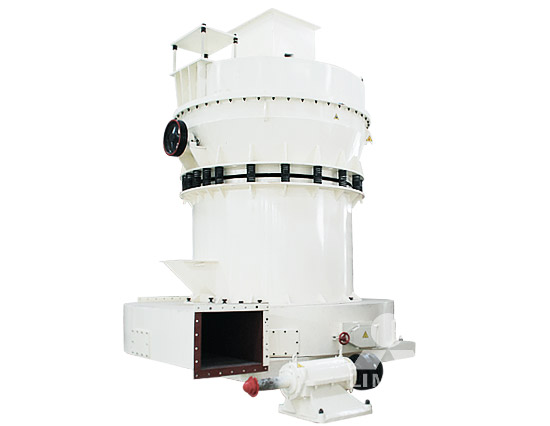

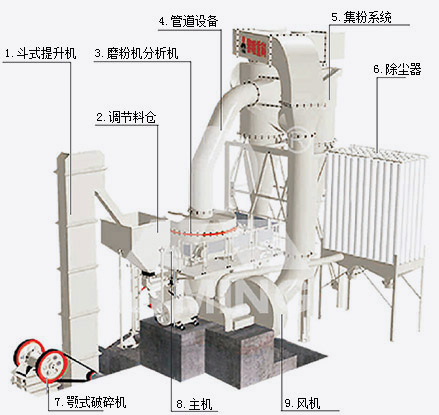

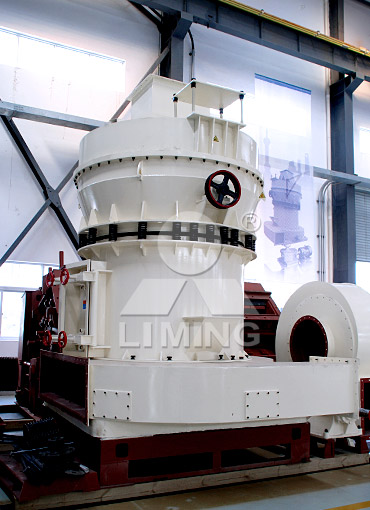

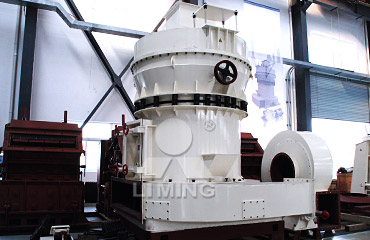

超壓梯形磨由主機、高密度選粉機、連接管道、離心引風機、方箱布袋除塵器、破碎機、畚斗提升機、儲料斗、電磁振動給料機、電控柜等組成。

大塊狀物料經顎式破碎機破碎到所需粒度后，由提升機將物料送至儲料斗，再經電磁振動給料機將物料均勻定量連續地送入主機磨室內進行研磨。粉磨后的物料被風機氣流送入選粉機內進行分級，在選粉機葉輪的作用下，不符合細度要求的物料落入磨室內重新碾磨，符合細度要求的物料則隨氣流經管道進入旋風集粉器內，進行分離收集，經排料裝置排出即為成品粉體。分離后的氣流通過旋風集粉器上端回風管進入風機。該系統屬于閉路循環系統，并在正負壓狀態下運行。
